洗濯機のトランスミッション

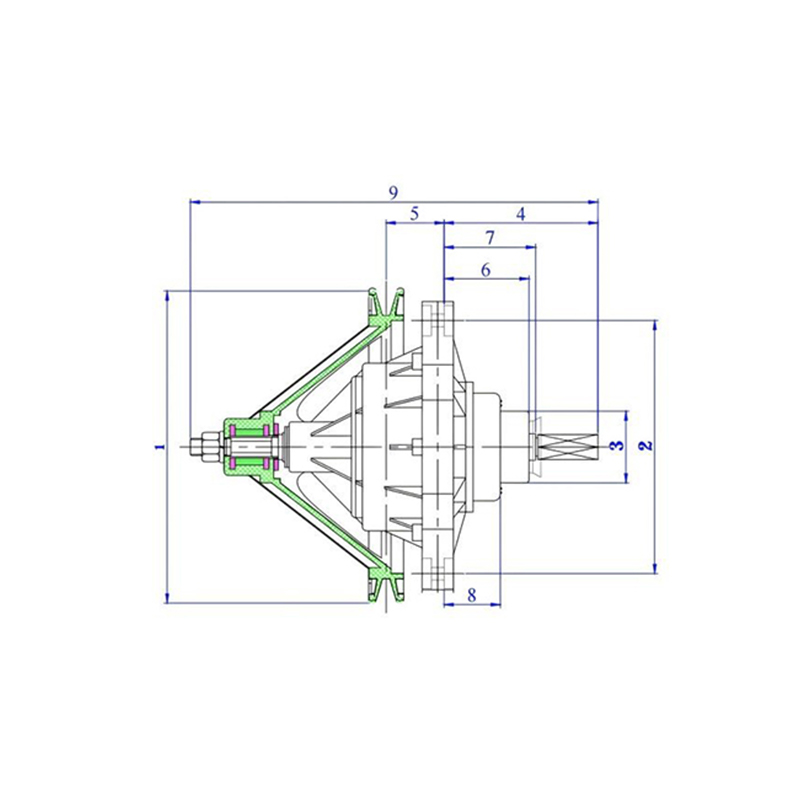

1. 洗濯機伝送システムの概要

A 洗濯機のトランスミッション モーターからの回転力を洗濯機内の撹拌機、パルセーター、または脱水バスケットの制御された動きに変換する機械アセンブリです。ほとんどの撹拌型および二槽式半自動洗濯機では、トランスミッションがモーターと洗濯槽の間に設置され、速度の低下、トルク配分、および洗濯サイクルと脱水サイクル間の方向切り替えを管理します。洗濯機のモーターは通常、比較的高い回転速度で動作するため、洗濯機のトランスミッションはこの速度を生地の効果的な撹拌に適した範囲まで減速し、同時にトルク出力を増加させます。

洗濯機のトランスミッションもサイクル切り替えの役割を果たします。洗濯段階では、トランスミッションは低速で回転運動をアジテーターまたはパルセータに伝達し、多くの場合方向を変えて、布地全体に水と洗剤を移動させるのに役立ちます。スピンフェーズ中、多くのトランスミッション設計は、連続回転により高速でスピンバスケットに動力をリダイレクトし、負荷からの水の抽出をサポートします。この二重機能の動作は、洗濯機のトランスミッションと他の家庭用電化製品で使用される単純な単一目的のギアボックスを区別する特徴の 1 つです。

トランスミッションは洗濯機内の機械的に要求の厳しい箇所に配置されているため、その構造設計、ギアの材質、クラッチ機構は、騒音レベル、振動挙動、さまざまな負荷タイプにわたる洗濯の一貫性など、機械の全体的な性能に直接影響します。洗濯機のトランスミッション アセンブリは通常、複数のギア段、サポート ベアリング、多くの場合クラッチやラチェット機構をすべて単一のハウジング内に統合した、コンパクトな密閉型ギア ユニットとして製造されます。この概要は、洗濯機のトランスミッション システムが一般にどのように機能するか、利用可能な一般的なタイプ、および以降のセクションで説明する選択の考慮事項を理解するための基礎を提供することを目的としています。

2. 洗濯機のトランスミッションの動作原理

洗濯機のトランスミッションの動作原理は、一般に一連の機械的ステップに従います。ギア段による減速、クラッチまたはカップリング機構によるトルク伝達、洗濯と脱水の機能切り替えです。このシーケンスを理解すると、洗濯機のトランスミッション設計が洗濯機のカテゴリや用途の要件ごとに異なる理由を説明できます。

(1) 減速機構

洗濯機のトランスミッション内の歯車減速機構は、通常、トルクを増加させながら回転速度を段階的に低下させるように配置された 2 つ以上の歯車段で構成されています。多くの洗濯機のモーター入力速度は毎分 1,000 回転をはるかに超えることがありますが、これは一般的に速すぎて効果的に生地を撹拌できません。連続的なギアの噛み合いを通じて、洗濯機のトランスミッションはこの速度を、洗濯サイクルの撹拌に一般に適した範囲 (出力シャフトで 1 分あたり 200 回転をはるかに下回ることが多い) まで下げます。一般に使用される具体的なギア比は、モーターの特性、バスケットのサイズ、洗濯機の意図する撹拌パターンによって異なります。

(2) クラッチと方向切替機構

たくさん 洗濯機のトランスミッション 設計にはクラッチまたはラチェット機構が組み込まれており、タスクごとに個別のモーターを必要とせずに、単一のモーターで撹拌機能と回転機能の両方を駆動できるようになります。この機構は通常、モーターの回転方向または内部切り替えレバーに応じて特定のギア経路を接続または切り離し、洗濯機のトランスミッションが低速撹拌と高速脱水の間で切り替わることを可能にします。クラッチ機構は一般に、負荷変化時のトルク伝達の管理にも役立ち、歯車列にかかる急激な機械的ストレスを軽減します。

(3) 撹拌機とスピンバスケットへのトルク伝達

速度が低下し、適切なギア経路が選択されると、洗濯機のトランスミッションは出力シャフトにトルクを伝達し、出力シャフトは機械の構成に応じて撹拌機、パルセーター、または脱水バスケットに接続されます。この出力シャフトは通常、トランスミッション ハウジング内のベアリングによって支持され、負荷がかかった状態でシャフトの位置合わせを維持します。出力シャフトは繰り返しの方向変化と湿った布地による変動負荷条件にさらされるため、この最終伝達段階の構造的完全性はギアの材質の選択と密接に関係しており、これについては次のセクションで詳しく説明します。

洗濯機のトランスミッションがどのように回転速度を段階的に低下させるかを説明するために、以下のグラフは、ギア段階にわたる一般的な速度変化を示す簡略化された折れ線グラフを示しています。このチャートは、モーター入力から中間ギア段を経て最終出力軸に至るまでの一般的な減速パターンを示しています。このチャートで使用されているデータは、多くの半自動洗濯機トランスミッション設計に見られる一般的なギア減速シーケンスを反映しています。速度値は毎分回転数で表されるため、ブランドに依存せずに各段階を一般的に比較できます。この視覚化は、単一の製品の正確な仕様を表すのではなく、洗濯機の伝達機能の概念的な理解をサポートすることを目的としています。

グラフに示されているように、洗濯機のトランスミッションは、撹拌シャフトに送られる最終出力速度よりもかなり高いモーター入力速度で始まります。モーターの入力点から最初のギア段に移動すると、最初の噛み合いギアのセットによって達成される初期減速を反映して、回転速度が大幅に減少します。第 2 ステージではこの下降傾向が続き、回転速度がさらに低下すると同時に、出力側で利用可能なトルクが比例して増加します。回転運動が最終出力段階に達するまでに、過度の乱流や機械的ストレスを発生させることなく、速度は生地の撹拌に一般的に適切なレベルまで低下します。この段階的な減速パターンは洗濯機の伝動システムの特徴であり、より単純な機器で使用される単段ギア機構とは区別されます。速度の低下とトルクの増加の関係は標準的な機械原理に従い、歯車列全体の回転速度の低下は通常、トルク出力の比例した増加に対応します。このトルクの増加により、比較的コンパクトなモーターで濡れた布地の負荷を移動させるのに十分な回転力を生成できるため、洗濯機の伝達性能にとって重要です。一般に、歯車の歯の設計、材料の選択、および潤滑はすべて、実際にこの減速がどの程度スムーズに起こるかに影響します。さまざまな洗濯機のトランスミッションモデルにわたるこの減少曲線の変動は、一般に、ターゲットバスケットサイズ、モーター出力定格、および意図された洗濯サイクル特性の違いを反映しています。全体として、この段階的な減速プロセスは、洗濯機のトランスミッション アセンブリが単一比の装置ではなく多段ギア システムとして設計されている理由を示しています。

3. Common Types of Washing Machine Transmission and Their Characteristics

洗濯機のトランスミッション アセンブリは、通常、ギアの材質と構造構成に基づいて、いくつかの共通カテゴリに分類できます。各タイプは、耐久性、騒音の挙動、製造の複雑さに関して多少異なる特性を持っており、一般に、さまざまな洗濯機モデルでの選択方法に影響を与えます。

(1) プラスチックギヤトランスミッション

Plastic gear washing machine transmission assemblies use molded polymer gears, often reinforced with fiber content, for some or all gear stages.このタイプのトランスミッションは、一般に軽量で比較的静かな動作を特徴とします。これは、ポリマー歯車の噛み合いがフルメタルの歯車列よりも金属騒音が少ない傾向があるためです。プラスチック製ギアトランスミッションの設計は、負荷要求が中程度の軽量洗濯機や家庭用洗濯機のカテゴリーで一般的に使用されています。

(2)メタルギヤトランスミッション

金属歯車洗濯機のトランスミッション アセンブリでは、歯車列全体にスチールまたはその他の金属合金歯車が使用されており、一般に持続的な負荷の下でより高い構造剛性が得られます。この構成は、繰り返しの重負荷サイクルでの歯車の歯の変形に対する耐性が大きいことが多いため、より大きな布地負荷またはより重い布地負荷を処理する洗濯機カテゴリーでは一般的に選択されます。 Metal gear transmission designs generally involve more complex machining processes compared to molded plastic components.

(3) ギヤ・クラッチ複合変速機

ギアクラッチ組み合わせ洗濯機トランスミッションは、ギア減速段とクラッチまたはラチェット機構の両方を単一のハウジング内に統合しており、単一のモーターで洗濯機能と脱水機能の両方を管理できます。この構成は半自動二槽洗濯機で広く使用されており、別個のスピンモーターを使用せずに撹拌と脱水の間の機械的な切り替えが必要です。組み合わせアプローチでは、一般に、機械的な複雑さと機能の多様性のバランスがとれます。

Noise behavior is one of the more commonly discussed characteristics when comparing washing machine transmission types.以下の横棒グラフは、上で説明した各トランスミッション タイプに関連する典型的な動作ノイズ レベルの一般的な比較例を示しています。これらの値は、特定の製品からの測定値ではなく、ギアの材料と機構設計の一般的な工学特性に基づいた一般的な基準範囲を表しています。洗濯機のトランスミッションの騒音レベルは、ギアの材質、ギアの歯の精度、潤滑、ハウジングの構造などの複数の要因によって影響されます。このチャートは、正確な技術仕様としてではなく、伝送タイプ間の相対的なノイズ傾向の一般的な理解をサポートすることを目的としています。

グラフに示されているように、プラスチック製の歯車洗濯機トランスミッション アセンブリは、一般に、図示されている 3 つのタイプの中で比較的低い動作騒音レベルに関連付けられています。この傾向は、ポリマー材料の固有の減衰特性に主に起因しており、剛性の金属同士の接触と比較して、歯車の噛み合い中にある程度の振動を吸収します。対照的に、金属歯車洗濯機のトランスミッション アセンブリは、動作中の金属歯車の歯間の機械的相互作用がより強固であることを反映して、この例示的な比較では一般により高い騒音レベルを示しています。ギアとクラッチを組み合わせたトランスミッション タイプは、一般に、使用されるギアの材質と、接続時および切断時のクラッチまたはラチェット コンポーネントの機械的動作の両方に依存するため、騒音特性はこのグラフの中間範囲に収まります。騒音レベルだけで全体的なトランスミッションの適合性が決まるわけではないことに注意してください。これは、騒音レベルが高くても、構造上の荷重処理と耐久性を考慮すると、より重い用途では金属歯車構成が好まれることが多いためです。潤滑の品質とギアの歯の表面仕上げも、これらのトランスミッション カテゴリのいずれかにおいて実際の騒音出力に大きく影響する可能性があり、場合によっては、この一般的な図に示されているギャップが狭くなることがあります。ギアトレイン周囲の制振材や構造補強を含むハウジングの設計は、洗濯機のキャビネット、そして最終的には周囲の環境に伝わる動作音の量にさらに影響を与えます。洗濯機のトランスミッションノイズは、ギアの材質だけでなく複数の変数と相互作用するため、メーカーは通常、ノイズ性能を個別に評価するのではなく、トルク出力と耐久性テストと並行して評価します。したがって、このチャートは、特定の洗濯機モデルの騒音出力の正確な予測ではなく、透過タイプを比較するための一般的な方向性の参考として読む必要があります。全体として、ノイズ関連の特性は、次のセクションで説明する負荷容量とデューティ サイクルの要件と同様に、洗濯機のトランスミッションの選択に関連するいくつかの要因の 1 つです。

4. 適用シーンと選定のポイント

特定の用途に適切な洗濯機トランスミッションを選択するには、通常、負荷容量要件、デューティサイクル周波数、特定の洗濯機モデルで使用されるモーターとバスケットアセンブリとの機械的適合性など、相互に関連するいくつかの要素を評価する必要があります。

(1) 耐荷重の考慮事項

ギアの歯の強度とシャフトの直径は、撹拌および回転サイクル中にトランスミッションがどの程度の機械的応力に耐えられるかに影響するため、洗濯機のトランスミッション アセンブリは通常、目標負荷容量の範囲に適合します。より小さな負荷容量向けに設計された洗濯機は通常、中程度のトルク出力に最適化されたトランスミッションアセンブリを使用しますが、より大きな負荷またはより重い負荷向けの洗濯機は通常、強化されたギア構造を備えたトランスミッションコンポーネントを必要とします。

(2) デューティサイクルと使用頻度

デューティサイクルとは、特定の期間内で洗濯機のトランスミッションがどのくらいの頻度で、どのくらいの時間作動するかを指します。高周波用途の設定で使用される洗濯機のトランスミッション アセンブリは、通常、より堅牢なギア素材とベアリング サポートの恩恵を受け、長期間の使用期間にわたって繰り返される係合サイクルに対応します。この分野での選択決定は、多くの場合、予想される使用頻度と、前のセクションで説明したギアの材料特性を比較検討します。

(3) モーターやバスケットの設計との互換性

洗濯機のトランスミッションは通常、取り付け構成、シャフトの寸法、および組み合わせるモーターとバスケットアセンブリの回転特性に適合する必要があります。トランスミッションとモーターの仕様が一致しないと、トルク伝達が非効率になったり、時間の経過とともに機械的磨耗が増加したりする可能性があります。そのため、トランスミッションの選択は通常、コンポーネントを個別に決定するのではなく、統合された洗濯機駆動システム設計の一部としてアプローチされます。

負荷容量の要件は、洗濯機の用途カテゴリーによって大きく異なり、これは洗濯機のトランスミッションの選択に直接関係します。以下の縦棒グラフは、3 つの一般的な洗濯機用途カテゴリにわたる典型的な最大負荷容量の一般的な参照範囲を示しています。実際の負荷容量は使用される特定のトランスミッションとモーターの組み合わせによって異なるため、これらの値は固定仕様ではなく一般的な例示的な範囲として示されています。このグラフは、アプリケーション カテゴリが負荷容量の期待値にどのように関係するかを概念的に理解できるようにすることを目的としています。この関係を検討すると、洗濯機のトランスミッション設計が家庭用、標準的な半自動、およびより強力な用途の設定で異なる理由を明確にするのに役立ちます。

As illustrated in the chart, light residential washing machine applications are generally associated with comparatively lower maximum load capacity requirements, which typically allows for a washing machine transmission design with moderate gear reinforcement.中央のバーに示されている標準的な半自動洗濯機の用途では、通常、さまざまな生地の種類や負荷サイズにわたるより頻繁な使用を反映して、適度に高い負荷範囲を処理できるトランスミッションが必要です。このグラフの最も高いバーで表されている頑丈な二槽式洗濯機の用途には、通常、3 つのカテゴリの中で最も高い耐荷重要件が含まれており、通常、より堅牢なギア素材と強化されたシャフトサポートを備えた洗濯機トランスミッションが必要になります。この推移は、アプリケーション カテゴリとトランスミッション アセンブリに課せられる構造上の要求の間の一般的な関係を示しています。負荷容量はいくつかの選択要素の 1 つにすぎないことに注意してください。これは、デューティ サイクル周波数とモーターのトルク特性も、特定の用途にどの洗濯機トランスミッション構成が適しているかに影響を与えるためです。 Washing machine transmission assemblies intended for higher load categories often incorporate additional bearing support or reinforced housing structure to help distribute mechanical stress more evenly during operation. Selection decisions informed by this type of load capacity comparison generally aim to align transmission structural capability with expected usage conditions rather than maximizing capacity beyond what a given application requires. Over-specifying a washing machine transmission for a lighter-duty application can add unnecessary weight, while under-specifying for a heavier-duty application may increase long-term wear.したがって、このチャートは、洗濯機の透過特性を意図した用途カテゴリに合わせるための一般的な開始基準点として機能します。 Selection is generally finalized in coordination with motor specifications and basket design, as outlined in the compatibility considerations above.

5. トランスミッションタイプ間の性能比較

洗濯機のトランスミッションタイプは、騒音や負荷容量だけでなく、耐久性、トランスミッション効率、メンテナンスの容易さなど、いくつかの性能関連の特性を同時に比較することもできます。この種の複数属性の比較は、前のセクションで説明した各送信タイプに関連する一般的なトレードオフを説明するのに役立ちます。

以下のレーダー チャートは、一般的に参照される 5 つの性能属性 (耐久性、騒音制御、伝達効率、メンテナンスの容易さ、構造の安定性) にわたる 3 つの洗濯機の伝達タイプの一般的な比較を示しています。このグラフの各軸は一般的なスケールでの相対スコアを表しており、複数の特性を個別に見るのではなく一緒に見ることができます。表示されるスコアは、このガイドで前述したギアの材質と機構設計に基づいて、各トランスミッション タイプに関連する一般的なエンジニアリング傾向を反映しています。このグラフは、特定の洗濯機トランスミッション製品の正確な性能データを表すことを目的としたものではなく、カテゴリ間の概念的な比較をサポートすることを目的としています。これらの属性をまとめて表示すると、洗濯機の透過タイプの選択に、単一の特性に合わせて最適化するのではなく、複数の要素のバランスをとることが多い理由を説明するのに役立ちます。

As shown in the radar chart, metal gear washing machine transmission assemblies generally score comparatively higher on durability and structural stability, reflecting the rigidity and wear resistance associated with metal gear material under sustained load. Plastic gear washing machine transmission assemblies, by comparison, generally show relatively higher scores in noise control and maintenance simplicity, consistent with the damping characteristics and simpler servicing generally associated with molded polymer components. Gear-clutch combination transmission types generally occupy a more balanced position across most attributes in this chart, reflecting their role in applications that require both gear reduction and mechanical switching functionality within semi-automatic washing machines. Transmission efficiency scores shown in the chart tend to favor metal gear configurations, generally attributed to lower deformation under load and more consistent gear meshing over repeated cycles. At the same time, the chart illustrates that no single washing machine transmission type scores highest across every attribute simultaneously, which reflects the general engineering trade-off between structural rigidity, noise behavior, and servicing convenience. This kind of multi-attribute visualization can be useful during washing machine transmission selection because it highlights how a design choice favoring one characteristic, such as durability, may correspond to a comparatively lower score in another characteristic, such as noise control. Maintenance simplicity scores in the chart generally relate to how accessible internal components are for inspection or lubrication, which can vary depending on housing design in addition to gear material. Structural stability scores reflect how well a transmission type generally maintains shaft alignment and gear engagement under repeated load cycling over time. When reviewing this chart, it is useful to consider it alongside the load capacity and duty cycle discussion in the previous section, since application requirements often determine which combination of attributes is most relevant for a given washing machine transmission selection.全体として、このレーダー比較は、単一のタイプを他のタイプより一般的に好ましいとランク付けするのではなく、洗濯機の透過特性のより全体的な見方をサポートすることを目的としています。

6. 代表的な応用例

Washing machine transmission assemblies are used across several common washing machine configurations, each with somewhat different functional requirements.

(1) 半自動二槽洗濯機

In semi-automatic twin-tub washing machines, the washing machine transmission is typically responsible for driving the pulsator in the wash tub while a related mechanism, often within the same transmission housing, manages spin basket rotation in the adjoining tub.この構成は通常、単一のモーターを使用してこれら 2 つの機能を切り替えるために、ギアとクラッチの組み合わせのトランスミッションに依存します。

(2) 全自動トップロード洗浄機

全自動トップロード洗濯機では、通常、洗濯機のトランスミッションまたは同等の駆動機構が 1 つの槽内で撹拌と脱水の両方の機能を管理し、多くの場合、モーターの方向とタイミングを管理する制御システムによって調整されます。設計に応じて、一部の完全自動モデルは簡素化されたトランスミッションとともにダイレクトドライブモーター構成を使用しますが、他のモデルはより伝統的なギアベースのトランスミッションアセンブリを保持します。

(3) 業務用強力ワッシャー

業務用またはより重い洗濯機のカテゴリでは、負荷容量が大きく、動作サイクルがより頻繁であるため、一般に洗濯機のトランスミッションに高い構造的要求が課せられます。これらのアプリケーションは通常、このガイドの前半のセクションで説明した耐久性と負荷処理特性を反映して、金属歯車トランスミッション構成が好まれます。

7. 洗濯機トランスミッションのメンテナンスガイド

洗濯機の伝達状態に定期的に注意を払うことは、通常、洗濯機の耐用年数にわたって一貫した動作を維持するのに役立ちます。以下の一般的なメンテナンスのポイントは、洗濯機のトランスミッションの保守作業全体で一般的に参照されます。

1. 定期的な潤滑チェック: 洗濯機のトランスミッション内のギア表面は、潤滑が不十分だと時間の経過とともに摩擦やギアの摩耗が増加する可能性があるため、一般に定期的な潤滑検査が役立ちます。
2. 異常なノイズに耳を傾ける: 研削音やノック音などの作動音の顕著な変化は、一般にトランスミッション アセンブリ内のギアの磨耗や調整不良を示している可能性があり、さらなる検査が必要になる場合があります。
3. 過度の振動のチェック: 撹拌または脱水サイクル中の振動の増加は、ベアリングの磨耗や洗濯機のトランスミッション ハウジング内のシャフトの位置ずれを示している場合があります。
4. グリース漏れの検査: トランスミッション ハウジングの周囲に目に見えるグリース残留物がある場合は、シールの磨耗を示している可能性があり、対処せずに放置すると一般に内部潤滑効果が低下する可能性があります。
5. クラッチ接続動作の監視: ギアとクラッチを組み合わせたトランスミッション タイプでは、ウォッシュ機能とスピン機能の間の不規則な切り替えは、一般に、注意が必要なクラッチ コンポーネントの摩耗を示唆している可能性があります。
6. 一貫した過負荷を避ける: 定格負荷容量を超えて洗濯機を繰り返し運転すると、一般に、時間の経過とともにトランスミッションのギアの歯やシャフトのコンポーネントの摩耗が加速する可能性があります。

8. 製造およびコンポーネント調達に関する考慮事項

洗濯機のトランスミッション部品は通常、モーターやバスケットのアセンブリと適切に統合するには一貫した寸法公差が重要であるため、確立された歯車切断、精密成形、および組み立て能力を備えたメーカーによって製造されます。コンポーネントレベルの専門化は、洗濯機トランスミッションのサプライチェーン全体で一般的であり、ギア減速機、クラッチ機構、および関連するシンクロナイザー部品は、OEM のさまざまな製品プラットフォーム内で動作するように設計されています。

Cixi Gaite Electric Co., Ltd. は、2002 年に設立され、浙江省寧波に本拠を置くこのコンポーネント カテゴリのメーカーの 1 つで、トランスミッション アセンブリ内で使用される減速機やシンクロナイザーなどの洗濯機コンポーネントに重点を置いています。同社は約10,000平方メートルの生産拠点を運営し、OEMメーカーとアフターマーケット部品供給の両方をサポートしています。この分野に取り組むメーカーは一般に、洗濯機メーカーが使用するさまざまなモーターやバスケット構成間で洗濯機のトランスミッションコンポーネントの互換性を維持できるよう、構造の最適化と一貫した生産プロセスを重視しています。

洗濯機のトランスミッション部品の調達を評価する際、メーカーや購入者は通常、ギアの材質の一貫性、寸法精度、生産能力の安定性などの要素を考慮します。これらの要素は、トランスミッション部品を進行中の洗濯機の生産プロセスにどの程度確実に統合できるかに影響するためです。

9. よくある質問

洗濯機のトランスミッションの主な機能は何ですか?

洗濯機のトランスミッションは一般に、トルクを増加させながらモーターの回転速度を低下させ、多くの設計では洗濯サイクルの撹拌と脱水サイクルの抽出の間の切り替えも管理します。

洗濯機の伝染の一般的なタイプは何ですか?

一般的な洗濯機のトランスミッションのタイプには、一般的にプラスチック ギア トランスミッション、金属ギア トランスミッション、およびギアとクラッチの組み合わせのトランスミッションが含まれ、それぞれ騒音、耐久性、および構造上の負荷処理に関連する異なる特性に関連付けられています。

洗濯機の伝動による摩耗の初期の兆候をどのように特定できますか?

一般に、初期の兆候としては、異常な動作音、振動の増加、洗浄機能と脱水機能間の不規則な切り替え、トランスミッション ハウジング周囲の目に見えるグリース残留物などが挙げられます。

洗濯機のトランスミッションタイプは動作音に影響しますか？

歯車の材質と機構の設計は一般に動作騒音に影響を与え、プラスチック歯車伝動タイプは比較的静かな動作に関連し、金属歯車伝動タイプは通常、負荷時の騒音レベルが高くなります。

特定の用途向けに洗濯機のトランスミッションを選択する場合、一般的にどのような要素が考慮されますか?

選択には通常、負荷容量要件、デューティサイクル周波数、特定の洗濯機モデルで使用されるモーターとバスケットアセンブリとの互換性の評価が含まれます。

一部の洗濯機トランスミッションアセンブリにはクラッチ機構が含まれているのはなぜですか?

一般に、クラッチまたはラチェット機構により、トランスミッション ハウジング内でギアの噛み合い経路を切り替えることにより、単一のモーターで撹拌と回転の両方の機能を管理できます。これは、半自動二槽洗濯機の設計では一般的です。
